Amplificatori operazionali



1 I transistor costituenti un amplificatore differenziale debbono essere:
Complementari
NPN
Uguali
PNP
2 In un amplificatore differenziale il segnale di uscita è:
Proporzionale al segnale d'ingresso maggiore;
Proporzionale alla differenza dei segnali d'ingresso;
Uguale alla somma dei segnali d'ingresso;
Uguale al prodotto dei segnali d'ingresso;
3 La tensione di offset d'ingresso di un operazionale è definita come:
La differenza di potenziale che si deve applicare fra i terminali d'ingresso per rendere nulla (zero) l'uscita dell'operazionale;
La differenza di potenziale che si deve applicare tra i terminali d'ingresso per mandare in saturazione l'operazionale;
La differenza di potenziale che si deve applicare tra i terminali d'ingresso per permettere il funzionamento dell'operazionale,
La differenza di potenziale che si deve applicare agli ingressi per aumentare il guadagno di tensione;
4 Quale tra le formule che seguono è quella corretta per calcolare il Rapporto Di Reiezione di Modo Comune?
CMRR = Ad * Ac
CMRR = Ad / Ac
CMRR = Ac / Ad
CMRR = Ad - Ac
5 Lo Slew Rate indica:
La massima frequenza a cui può lavorare un operazionale;
La massima velocità di variazione della tensione di uscita nell'unità di tempo;
La massima tensione che può essere applicata agli ingressi di un operazionale;
La massima tensione che può essere prelevata all'uscita di un operazionale,
6 Agli ingressi di un Ampl. Operazionale con Ad = 100, sono applicati due segnali sinusoidali della stessa frequenza, in fase fra di loro ed entrambi di valore massimo VM = 25 mV . Il segnale di uscita sarà:
250 mV ;
2,5 V ;
10 mV ;
0 V ;
7 Un amplificatore operazionale ha un guadagno Ad = 15 ed è alimentato con tensione di alimentazione di +/- 10 V. Supponendo di applicare all'ingresso invertente un segnale continuo V1 = 2V e a quello non invertente un segnale, anch'esso continuo, di valore V2 = 4V, all'uscita avremo:
30 V ;
4 V ;
10 V ;
- 10 V ;
8 Un Amplificatore Operazionale può essere definito come (indicare la definizione che meglio si adatta):
Un amplificatore differenziale ;
Un amplificatore differenziale per tensioni elevate ;
Un amplificatore differenziale con elevato guadagno ;
Un amplificatore differenziale non invertente ;
9 Dato l' Amp. Op. come in figura che segue, con i seguenti dati: Vcc = +/- 10V, Ad = 100.000, Vi = 3 mV, quale sarà il valore di Vu ? op.jpg
- 3V ;
- 10 V ;
- 30 V ;
- 1 V ;
10 Le configurazioni ad anello chiuso degli Amp. Op. consentono:
Di aumentare il guadagno e diminuire la banda passante ;
Di aumentare il guadagno ;
Di diminuire il guadagno ;
Di diminuire il guadagno ed aumentare la banda passante ;
11 La configurazione rappresentata nella figura che segue è: op-inv.jpg
Differenziale
Ad anello aperto
Non invertente
Invertente
12 Nel circuito che segue, quanto vale la Vu se all'ingresso viene applicato un segnale continuo di 300 mV ? g2-inv.jpg
600 mV
800 mV
- 0,6 V
- 0,8 V
13 Facendo riferimento alla figura e alla domanda precedente, per avere un guadagno triplo rispetto a quello prima calcolato, che valore deve avere la resistenza R2 ?
144 KOhm
72 KOhm
36 KOhm
4 KOhm
14 Quale può essere il valore massimo del segnale di ingresso in un Ampl.Op. non invertente, con guadagno di tensione pari a 20 e tensione di alimentazione duale di +/- 20V ?
4 V
20 V
40 V
1 V
15 Il circuito che segue è alimentato con una tensione di +/- 15 V. Quanto vale la tensione di uscita? sommatore.jpg
- 12 V
12 V
6 V
- 6 V
16 Dato l'Amp. Op. come in figura che segue, avente amplificazione differenziale Ad = 1000, tensione di alimentazione Vcc = +/- 10 V, V1 = 4 mV, V2 = 3 mV, quanto vale Vu ? amplif.jpg
- 10 V
1 V
- 1 V
7 mV
17 In un circuito comparatore realizzato con un Amp. Op. in configurazione ad anello aperto si ha che Vu = + Vs, quando :
V+ - > 0
V+ - < 0
V+ - = 0
Mai
18 In un circuito comparatore realizzato con un Amp. Op. in configurazione ad anello aperto si ha che Vu = 0 V, quando :
V+ - > 0
V+ - < 0
V+ - = 0
Sempre

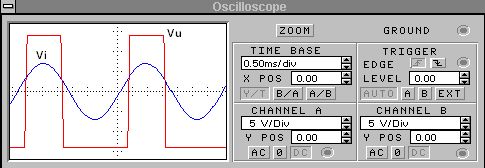

19 Nella figura sotto sono rappresentati i segnali di ingresso e di uscita di un comparatore ad anello aperto con Amp. Op.. Quanto vale la tensione di riferimento? comp-osc.jpg
10 V
- 10 V
3 V
- 3 V
